اگر به طراحی مدارهای دیجیتال، رباتیک یا پروژههای کنترلی علاقهمند باشید، احتمالاً نام ATmega16 را شنیدهاید. این میکروکنترلر قدرتمند که توسط شرکت Atmel (اکنون Microchip) تولید میشود، یکی از پرکاربردترین تراشهها در حوزه آموزش، رباتیک و سیستمهای تعبیهشده است.
در این مقاله، ابتدا با مشخصات فنی ATmega16 آشنا میشویم. سپس کاربردها، مزایا و نحوه برنامهنویسی آن را بررسی خواهیم کرد. در نهایت، با برخی نکات مهم در استفاده از این میکروکنترلر آشنا خواهید شد.

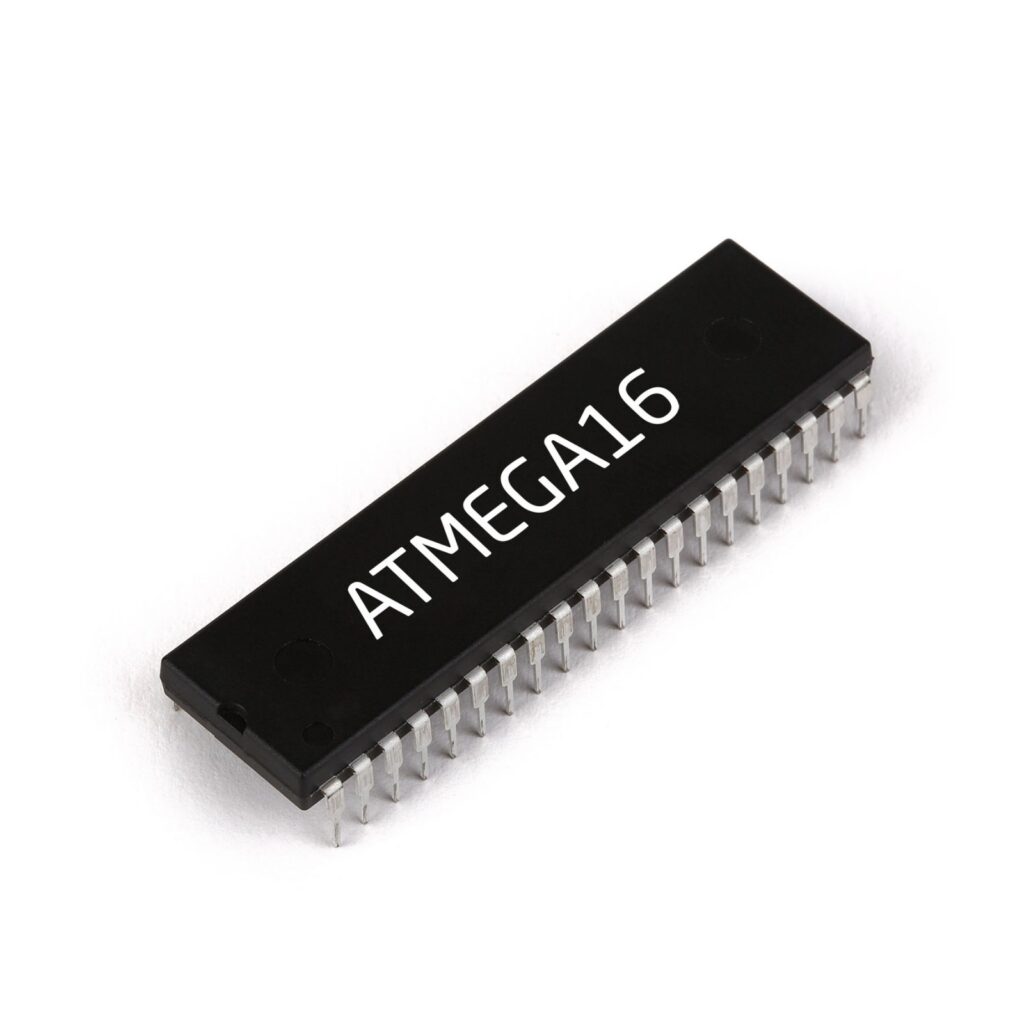

ATmega16 چیست؟
یک میکروکنترلر ۸ بیتی از خانواده AVR است که برای بسیاری از کاربردهای دیجیتال و کنترلی مناسب میباشد. این تراشه دارای پردازندهای با معماری RISC است که عملیات را با سرعت بالا اجرا میکند.
به همین دلیل، در پروژههایی که نیاز به پردازش سریع، مصرف انرژی پایین و فضای کم دارند، گزینهای ایدهآل محسوب میشود.
مشخصات فنی
ATmega16 ویژگیهای متنوعی دارد که آن را به یک گزینه قدرتمند تبدیل کرده است. در جدول زیر برخی از مهمترین مشخصات آن را مشاهده میکنید:
| ویژگی | مقدار |
|---|---|
| معماری | ۸ بیت (AVR RISC) |
| حافظه Flash | 16 کیلوبایت |
| RAM | 1 کیلوبایت |
| EEPROM | 512 بایت |
| سرعت کلاک | تا ۱۶ مگاهرتز |
| پینهای I/O | 32 پایه قابل برنامهریزی |
| مبدل آنالوگ به دیجیتال | ۸ کانال با دقت ۱۰ بیت |
| رابطهای ارتباطی | USART، SPI، I2C |
| ولتاژ کاری | ۲.۷ تا ۵.۵ ولت |
همانطور که مشاهده میکنید، این میکروکنترلر با وجود اندازه کوچک، امکانات بسیار متنوعی دارد. علاوه بر این، در مقایسه با مدلهای مشابه، مصرف انرژی آن نیز کمتر است.
مزایای ATmega16 نسبت به دیگر میکروکنترلرها
ATmega16 مزایای زیادی دارد. برای مثال، قیمت مناسب آن باعث شده در پروژههای دانشجویی و صنعتی بسیار محبوب باشد. علاوه بر آن، برنامهنویسی این تراشه ساده است و نیازی به ابزارهای پیچیده یا گرانقیمت ندارد.
از سوی دیگر، پشتیبانی آن از پروتکلهای ارتباطی مختلف مانند SPI و UART، توسعه پروژهها را آسانتر میکند.
در مجموع، اگر به دنبال تراشهای با امکانات زیاد و یادگیری آسان هستید، ATmega16 انتخابی عالی است.
کاربردهای رایج
این میکروکنترلر در حوزههای مختلفی مورد استفاده قرار میگیرد. در ادامه چند نمونه از کاربردهای آن را بررسی میکنیم:
- رباتهای تعقیب خط
- سیستمهای آبیاری هوشمند
- کنترل دور موتورهای DC
- نمایشگرهای LCD برای نمایش دما و رطوبت
- پروژههای حضور و غیاب با RFID یا کیپد
- سیستمهای امنیتی با رمز عبور
بنابراین، ATmega16 محدود به پروژههای ساده نیست؛ بلکه در پروژههای پیشرفته نیز جایگاه ویژهای دارد.
نحوه برنامهنویسی
برنامهنویسی ATmega16 معمولاً با زبان C انجام میشود. برای این کار از نرمافزارهایی مانند CodeVisionAVR، Atmel Studio یا AVR-GCC استفاده میشود.
در ابتدا باید یک پروگرامر مانند USBasp را به میکروکنترلر متصل کنید. سپس، با استفاده از محیط برنامهنویسی، کد مورد نظر را نوشته و آن را روی تراشه بارگذاری کنید.
نمونه کد چشمکزن:
#include <avr/io.h>
#include <util/delay.h>
int main(void) {
DDRD |= (1 << PD0); // تنظیم پایه به عنوان خروجی
while (1) {
PORTD |= (1 << PD0); // روشن
_delay_ms(500);
PORTD &= ~(1 << PD0); // خاموش
_delay_ms(500);
}
}
این برنامه ساده باعث چشمک زدن یک LED متصل به پایه PD0 میشود. در نتیجه، با نوشتن همین چند خط، میتوانید کنترل یک سختافزار واقعی را در دست بگیرید.
تفاوت ATmega16 با ATmega32
اگرچه ATmega32 از نظر ساختار بسیار شبیه ATmega16 است، اما تفاوت اصلی در حجم حافظه Flash است. ATmega32 دارای ۳۲KB حافظه برنامه است، در حالی که ATmega16 تنها ۱۶KB دارد.
با این حال، در بسیاری از پروژهها که حجم برنامه پایین است، ATmega16 کاملاً کافی خواهد بود. بنابراین نیازی به صرف هزینه اضافی نخواهد بود.
نکات مهم در استفاده از ATmega16
- برای محافظت از مدار، از خازن کنار منبع تغذیه استفاده کنید.
- در صورت نیاز به دقت بیشتر، از کریستال خارجی استفاده کنید.
- پایه RESET را به کمک مقاومت pull-up به Vcc متصل کنید.
- هنگام طراحی PCB، مسیرهای تغذیه را کوتاه و ضخیم در نظر بگیرید.
با رعایت این نکات ساده، میتوانید از عملکرد پایدار و دقیق میکروکنترلر اطمینان حاصل کنید.
نتیجهگیری
در مجموع، ATmega16 یکی از بهترین میکروکنترلرها برای پروژههای آموزشی، صنعتی و رباتیک است.
از یک طرف، یادگیری و کار با آن بسیار ساده است. از طرف دیگر، امکانات و قدرت پردازشی مناسبی دارد که آن را برای طیف وسیعی از کاربردها مناسب میکند.
در صورتی که به دنبال میکروکنترلی مقرونبهصرفه، پرکاربرد و قابل اعتماد هستید، بدون شک ATmega16 میتواند گزینهای عالی برای شروع یا ادامه مسیر شما در دنیای الکترونیک باشد.
